復合材料主要分三層:基底、粘結層和涂層材料；而涂層日常主要有三個主要作用：隔熱功能（熱障涂層）、耐磨功能（硬質涂層）、耐腐蝕功能（防腐涂層）。熱障涂層主要有ZrO2基TBCs、稀土基TBCs等等；硬質涂層主要有金屬氮化物涂層、金屬碳化物涂層、金屬硼化物涂層、金屬氧化物涂層等；而防腐涂層主要有鋁基及氧化鋁涂層等；陶瓷涂層材料的廣泛應用，對涂層的界面檢測和質量評估有著非常高的要求，本IMAS-JSF多功能復合材料斷裂韌性殘余應力檢測儀能夠快速準確的表征和評價陶瓷涂層材料與基底之間的界面結合性能好壞（維氏硬度、斷裂韌性、參與應力、微觀結構等功能），能夠合理地評估涂層體系的質量和可靠性。
二、技術特性：
IMAS-JSF多功能復合材料斷裂韌性殘余應力檢測儀不僅直接測試材料的維氏硬度，而且能在小尺度下直接測試、快速分析脆性材料和脆性涂層薄膜材料界面體系的斷裂韌性及殘余應力；能夠有效表征所有脆性（涂層）體系的界面結合性能。十六檔力值的加載系統能夠滿足不同涂層材料的測試要求，快速自動智能獲得脆性（涂層）材料的維氏硬度、斷裂韌性、殘余應力。
三、IMAS系統功能：
圖像自動識別、測量和分析；圖像存儲、定倍打印、圖像實時采集和分析計算、快速檢驗、智能框選、自動跟蹤測量、微/快調、坐標跟蹤、模擬調焦、金屬基色、三維成像、SPC、PDF/word等數據導出、數據記錄、快速評價等。
四：測試方式：表面測試、界面測試；
五、硬件主要技術參數：
1.加載控制系統：自動加載、保持、卸載；能夠?qū)崿F(xiàn)1.0Kgf(9.8N),2.0Kgf(19N),3.0Kgf(29.4N),
5.0Kgf(49N),8.0Kgf(78N),10Kgf(98N),13Kgf(127N),15Kgf(147N),16Kgf(156N),17Kgf(166N),18Kgf(176N),
20Kgf(196N),23Kgf(225N),25Kgf(245N),28Kgf(275N),30Kgf(294N)加載實驗力或者無級加載實驗力；
2.硬度測試范圍：8HV1~2900HV50
3.試驗力施加方法：自動加卸試驗力
4.測量顯微鏡總放大倍率：100×
5.試驗力保荷時間：0～99s（每秒為一單位，任意鍵入）
6.照明燈亮度: 4～100(每4個阻止為一個單位)
7.最小檢測單位： 0.111μm
8.測試記錄: 99組
9.試件最大高度： 230mm
10.壓頭中心到內壁距離：130mm
11.主機重量：約55Kg
12.電源：AC220V/50Hz
13.外型尺寸：（長×寬×高）(570×2200×680)mm
六、標準配置：
1.主機（包括維氏壓頭和努氏壓頭各一只，10X物鏡一只）
2.試臺、砝碼、顯微鏡附件箱
3.砝碼：8只
4.大、中“V”型試臺：各1只
5.水平調節螺釘：4只
6.電源線：1根
7.10X數字式測微目鏡：1只
8.維氏硬度塊：2塊{（10Kg）、（30Kg）各一塊}
9.備用保險絲（2A）：2只
10.產品合格證保修卡：各1份
11.產品使用說明書：1份
12.打印紙：1份
13.壓痕測試儀軟件光盤：1張
客戶現場檢測案例：

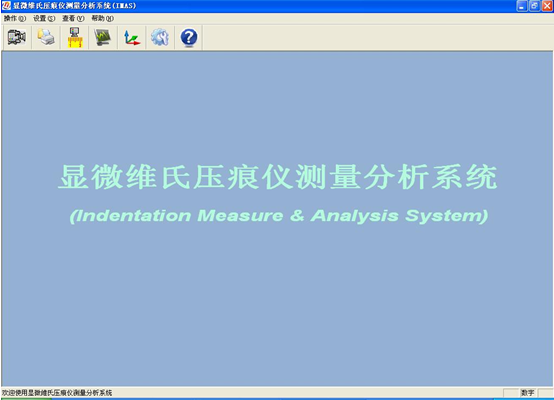

系統主界面:

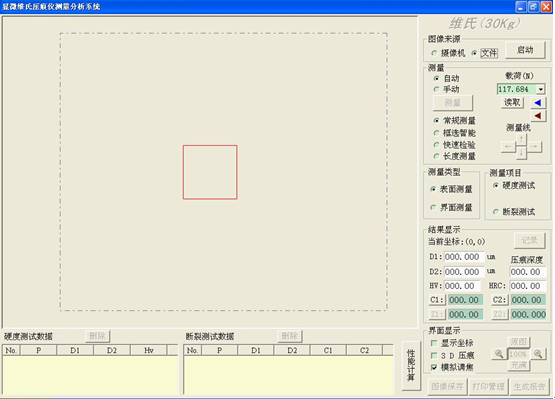

壓痕測試界面:

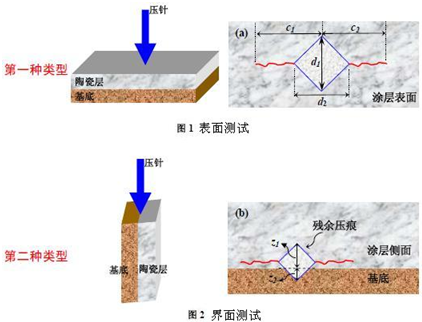

兩種測試模式:

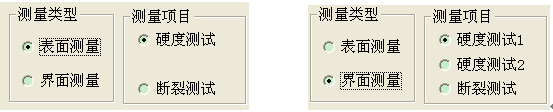

測量項目:

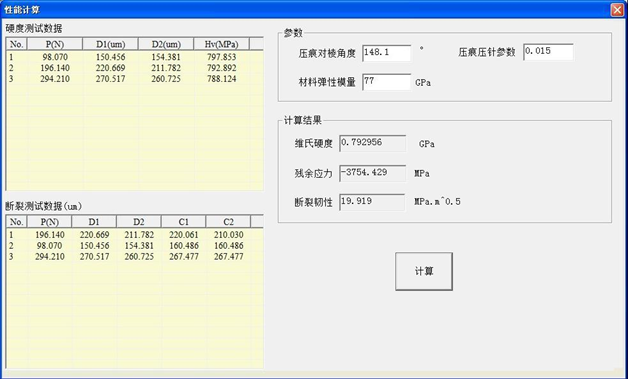

性能計算:

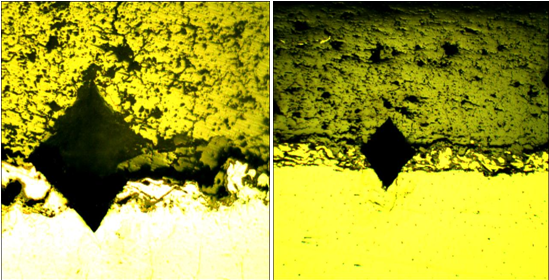

現場壓痕圖像:
|
