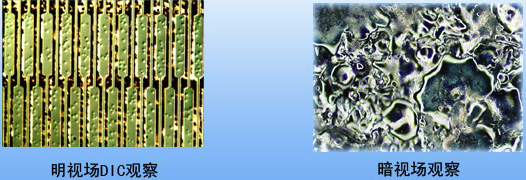

MMAS-25半導體硅晶片倒置微分干涉金相顯微鏡分析系統采用優良的無限遠光學系統，可提供出色的光學性能。緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。模塊化的功能設計，可以方便升級系統，實現偏振觀察、暗視場觀察、明視場微分干涉觀察等功能。照明系統充分考慮散熱性與安全性，可快速更換燈泡。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊?？捎糜诎雽w硅晶片、LCD基板、固體粉未及其它工業試樣的顯微觀察，是材料學、精密電子工程學等領域研究的理想儀器。 MMAS-25系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
技術特點：
1、柯拉照明系統；
2、無限遠光學系統；
3、微分干涉DIC相襯觀察系統；
4、明暗場物鏡；
5、后置式攝影裝置；
技術參數：
目鏡：大視野無色差SWF10X(視場數Φ22mm）；
無限遠長距平場消色差物鏡（配明暗場微分干涉物鏡）：
LMPlan5X/0.12 BDDIC，工作距離：7.9mm；
LMPlan10X/0.3 BDDIC，工作距離：6.03mm；
LMPlan20X/0.4 BDDIC，工作距離：1.4mm；
PLL50X/0.70BD，工作距離：2.5mm；
目鏡筒：三目鏡45度傾斜（瞳距調節53~75），后置式攝影接口；
落射照明：12V50W鹵素燈，亮度可調；內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式起偏器；
調焦機構：粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm；
轉換器：五孔(內向式滾珠內定位) ；
載物臺：機械式載物臺外形尺寸：242mmX200mm，移動范圍：橫向30mm，縱向:30mm；
圓形可旋轉載物臺板：最大外徑Ф130mm，最小通光口徑小于Ф20mm；
DIC插板：適用于LMPlan5X、10X、20XBD DIC物鏡；
標準配置：
1、主機；
2、物鏡：4只；
3、目鏡：1套；
4、適配鏡：1X；
5、接口：1只；
6、電腦：1套；
7、MMAS分析系統：1套；
8、隨機文件：1套；
專業金相測量分析軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打?。?br />
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
