YR3020CNC全自動三維影像測量儀采用移動橋式結構,三軸CNC全自動控制系統和精密花崗巖機臺實現精密的測量.采用開放式光柵尺提供高穩定性的測量精度.它專為平面和三維尺寸測量而設計,它適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內先進的設計理念，以完善的設計和嚴格的生產流程控制，確保機臺的精度和穩定性。
一、技術參數：
測量工件尺寸：300*200*180mm；
X/Y軸測量精度：3+L/200um；
Z軸測量精度:5+L/200um；
X/Y軸運行速度:280mm/s;
Z軸運行速度:100mm/s;
光學放大倍數:0.7~4.5X;
系統放大倍數：21~200X；
聚焦方式:自動聚焦;
承重:25kg;
外形尺寸：480*780*900mm;
整機重量:180kg;
電源電壓:200~240V,50/60Hz,單相,700W;
工作環境溫度:20°C±2°C;
工作環境濕度:30~80%;
工作環境振動:＜0.002g,＜15Hz;
二、機器配置:
三軸CNC自動控制;
底座/立柱材質:00級精密花崗巖,平面度3um;
導軌:平行精密滾珠交叉導軌;
光柵尺:閉合式1um分辨率精密光柵尺;
三軸驅動:直流精密伺服電機;
CCD:?？低暻д拙W(wǎng)彩色工業數字相機;
鏡頭:6.5:1可變倍鏡頭;
表面光源:五環八區LED冷光源,256級亮度可調節;
輪廓光源:LED冷光源,256級亮度可調節;
三、軟件系統:
CNC智能測控系統;
CNC4000型電控系統;
四、標配:
工業電腦;
出廠檢驗報告;
合格證;
保修卡;
五、選配件:
英國雷尼紹三維探頭（可測量三維尺寸）;
英國雷尼紹紅寶石測針;

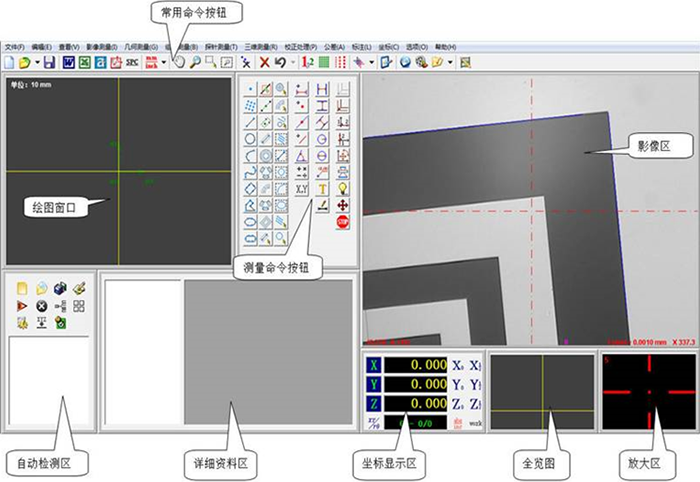

六、軟件功能:
幾何量測量:點、線、圓（最大、最小和平均）、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點群等；
構建:中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。
測量工具:繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。
形位公差測量：直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。
坐標系:夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系；平移、旋轉、手工調整坐標系。
生成任務:進行全自動批量測量，并支持自動和手工交互操作。
變倍技術:鏡頭可手動變倍，變倍后無需重新校正。
光源控制:自動控制，支持自動打光。支持表面光五環八區、輪廓光的各區段自動控制。
自動聚焦:快速自動聚焦，聚焦測量高度。
報表:Word、Excel(模板定制)、PDF、DXF、AutoCAD導入導出。
任務控制:自動記錄.rst格式文件任務信息,直接打印數據。
任務輸出:任務數據輸出到csv文件;指定文件目錄。
SPC數據統計:導入rst文件，可進行有效的品管控制。
基元數據及區域:實時顯示當前正在測量的基元數據;分類顯示正?；罨?，未測量基元等等。
全景掃描:任意選擇區域進行影像的掃描拼圖。
圖紙數據比對:可載入圖紙與測量數據進行比對。
試驗篩:自動取樣掃描試驗篩，生成任務，運行結果直接分析輸出。
溫度補償:根據環境溫度與標準溫度差值，計算膨脹系數，使得結果更精確。
聚焦測高:用聚焦方式測量高度差。
自動輪廓提?。航o定起始結束點，對指定輪廓進行提取。
顯示邊緣圖：顯示圖像的邊緣輪廓，快速查看邊緣情況。
十字線提取模式：多種顯示模式，十字，井字，圓形，網格，方便快速比對。
導航：圖片導航，類似于電子地圖，可快速定位。
導入CAD圖紙：可導入DXF圖紙，與CAD互相導入導出，完成圖形處理。
3D顯示：顯示圖像的三維狀態。
多語言切換：簡體、繁體、英語、日語、韓語。
鏡頭標定：自動鏡頭校準，省去繁瑣的完全標定步驟。
|
