YRMAT3068M雙軸光電自準直儀是一款結合了光學技術、電子技術、高分辨率圖像傳感技術、嵌入式數字圖像處理技術以及計算機圖像計算和處理技術的光電儀器。它可同時對X、Y兩個方向的角度進行測量、分析、繪制和計算。具有易便攜、高精度、高穩定性等一系列優點。
YRMAT3068M光電自準直儀由電子讀數頭、物鏡管、光學系統、電子控制系統、圖像處理系統、測量控制系統、基座、反光鏡等構成。運行于顯示控制器的測量軟件可顯示電子目鏡、圖像、分析數據及測量數據等。主機采用USB2.0連接、采用發光效率高和發熱量小的半導體LED光源；YRMAT系列光電自準直儀產品為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
一、性能特點:
1.自動描繪曲線，自動計算誤差；
2.雙軸X、Y同時測量，方便高效；
3.實時電子目鏡技術，有效減少人眼瞄準誤差；
4.高分辨率光電探測器，提高了測量精度；
5.長壽命LED燈源系統，經久耐用；
6.搭配不同附件以及測量模塊能夠滿足多種需要；
7.多種數據處理格式，兼容excel等；
8.多種規格可選，適用不同檢測目標；
二、YRMAT3068M光電自準直儀的用途：
1.精密機床安裝、調試、定位、校準；
2.產品直線度、平面度、垂直度、平行度等精度檢測；
3.精密旋轉臺檢測；
4.航空航天產品裝配及調整；
5.物理及光學實驗室；
6.科研院所教學、演示及研發；
三、YRMAT3068M光電自準直儀技術參數：
1、工作距離：0-40m；
2、物鏡焦距：360mm；
3、通光口徑：70mm；
4、光源：半導體LED；
5、探測器：高分辨率傳感器；
6、分辨率：0.1″；
7、視場范圍：1800*1400″；
8、儀器精度：
±100″內±1″；
±600″內±2″；
9、數據傳輸：USB2.0；
10、系統要求：WIN7及以上；
11、測控系統：研潤自準直儀控制軟件V2.0；
12、儀器尺寸（長*寬*高mm）：446*135*125；
13、電源：220V、50Hz；

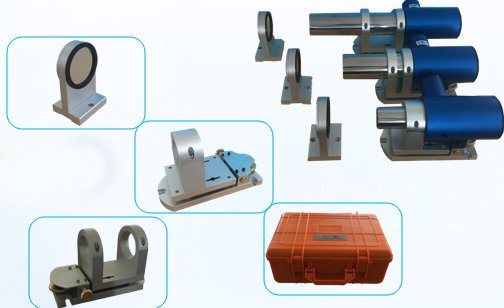

四、YRMAT3068M光電自準直儀標準配置：
1、主機；
2、二維可調底座；
3、標準反射鏡；
4、標準測量軟件（含直線度模塊）；
5、數據線；
6、儀器箱；
7、合格證，保修卡，說明書；

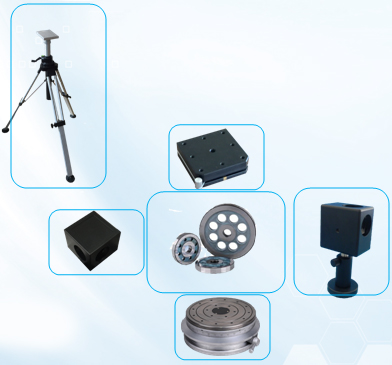

五、YRMAT3068M光電自準直儀選配附件：
1、磁性底座；
2、光學直角器；
3、激光輔助找像器；
4、金屬多面棱體；
5、可調橋板（測量平臺的平面度專用）；
6、精密三腳架；
7、平行度/垂直度誤差分析模塊；
8、平面度誤差分析模塊；
9、轉臺誤差分析模塊；
10、分度臺分析模塊；
11、一拖二分析測試包；
12、角錐棱鏡；
13、品牌電腦；
14、無線遙控器；
15、高精度升降臺；
16、微調旋轉工作臺；
17、平移工作臺；
18、自準直儀校準證書；
六、自準直儀的典型應用：
1.直線度測試：直線度測量和驗證是自準直儀在機械制造行業典型的應用之一。本系列準直儀測試直線度具有精度高、重復性好和雙方向同時檢測的優點。在直線度測量中，借助一個橋板將角度量轉化為位移量進行測量，測量中使用首尾搭接法通過在整個測量行程內分段移動橋板完成測量過程。如圖：

2.自準直儀平面度測試：平面度測量和驗證是自準直儀進行直線度測量的拓展應用。通過對待測平面的若干直線進行測量（通常測量為米字型或者網格分布），最后將測試結果進行計算分析。整個測量過程根據精度的要求和平面尺寸選用2個或3個不同尺寸的測量橋板進行配合使用。如圖：
3.自準直儀垂直度測試：垂直度測量和驗證原理為采用自準直儀分別測量兩條待測導軌的直線度后，根據測量結果分析出兩條導軌的共面垂直度偏差，測量中基準的傳遞采用直角轉像鏡（光學五棱鏡）進行。如圖，先測試一條導軌的直線度并作為基準線，然后將直角轉像鏡放置在另一導軌位置后進行第二條直線測量并作為測量線。使用基準線的直線度包容區旋轉90度后對測量線的直線度曲線進行包容后的結果即為垂直度偏差值。
4.自準直儀平行度測試：平行度測量和驗證的基本原理是采用自準直儀分別測量兩條待測導軌的直線度后，根據測量結果計算出兩條導軌的共面平行度偏差，測量中的基準傳遞是采用直角轉像鏡（光學五棱鏡）進行。如圖，首先測量一條導軌的直線度并作為基準線，隨后將直角轉像鏡移動至另一導軌位置后進行第二條直線測量并作為測量線。使用基準線的直線度包容區平移后對測量線的直線度曲線進行包容后的結果即為平行度偏差值。
5.自準直儀位置不確定度測試：自準直儀結合多面棱體和檢測的旋轉平臺可以進行角度的不確定度檢測。
6.多個自準直儀組合對光學塊進行比較測量。（可以組合成測角儀）
|
