亚洲一级αv毛片_99热久久这里只有精品bb4_制服丝袜有码无码中文_男主占有欲强的糙汉文_又湿又黄又高潮的黄羞羞视频_狠狠色丁香九九婷婷综合五月_给我看免费播放的视频第二集下载_亚洲天堂视频图_肉蒲团从国内封禁到日本成经典_国产精品一区二区在线邻家

在購買了一臺(tái)維氏硬度計(jì)在進(jìn)行測試時(shí)，由于一臺(tái)維氏硬度計(jì)一般都配有多檔試驗(yàn)力，常規(guī)的如6-8檔，除了圖紙上指定了試驗(yàn)力如HV1，這個(gè)給出了確定的試驗(yàn)力1Kg，但大多數(shù)沒確定試驗(yàn)力要求的，具體選擇哪一檔試驗(yàn)力就是個(gè)問題了，實(shí)際上這里這個(gè)問題可以轉(zhuǎn)化成在一檔試驗(yàn)力下，所能檢測的材料的最薄厚度，材料的厚度低于這個(gè)最薄厚度時(shí)，在用壓頭對(duì)材料進(jìn)行打壓時(shí)，試驗(yàn)力沒有的作用的被測材料上，而是有一部分作用在了支撐材料的工作臺(tái)上，造成測試的硬度值不是材料的真實(shí)硬度值；目前近期的國家標(biāo)準(zhǔn)要求的材料的最薄厚度要是測試出的壓痕對(duì)角線的1.5倍，而以前的標(biāo)準(zhǔn)要求的是測試深度的10倍，由于維氏硬度測試時(shí)使用的是136度正四棱錐金剛石壓頭，測試時(shí)壓入試樣的深度是壓痕對(duì)角線的1/7，那按10倍的深度算，即10/7×D=1.43D，與新的標(biāo)準(zhǔn)要求的1.5倍，新的標(biāo)準(zhǔn)對(duì)材料的最薄厚度有相對(duì)高的要求；那么在一檔試驗(yàn)力下材料的最薄厚度如何確定呢？其實(shí)要與材料本身的硬度有關(guān)的，如在1Kg試驗(yàn)力下，材料硬度是500HV，按維氏硬度計(jì)算公式HV=0.1891×F/D2（其中試驗(yàn)力F的單位是N，壓痕對(duì)角線D的單位是mm），把500HV和試驗(yàn)力1公斤=1×9.80665N，帶入計(jì)算公式500=0.1891×1×9.80665/D2，可以計(jì)算得到D=0.061mm，按新的國家標(biāo)準(zhǔn)要求的最薄厚度是壓痕對(duì)角線的1.5倍算，即最薄厚度為0.061×1.5=0.0915mm，即在0.0915mm以上厚度時(shí)，該材料能夠承受1Kg試驗(yàn)力，如果材料厚度小于0.0915mm時(shí)，就應(yīng)該選擇更小的試驗(yàn)力進(jìn)行測試了。
若所測材料能夠承受一臺(tái)硬度計(jì)的所有試驗(yàn)力，那么從提高測量測精度考慮，應(yīng)選擇較大試驗(yàn)力進(jìn)行測試，因?yàn)樵囼?yàn)力大，所測試得到的壓痕也大即壓痕對(duì)角線比較長。在機(jī)器的操作過程中，由人眼或現(xiàn)場的其他隨機(jī)因素對(duì)壓痕長度測量時(shí)引入的誤差在一定的范圍，當(dāng)測試長度比較大時(shí)，這些誤差占的比較相對(duì)就小，即由計(jì)算公式看壓痕對(duì)角線D的準(zhǔn)確度高，與此同時(shí)，國標(biāo)上要求的試驗(yàn)力誤差是正負(fù)1%，試驗(yàn)力大也就意味著1%區(qū)間的范圍的會(huì)擴(kuò)大，硬度計(jì)生產(chǎn)廠家在試驗(yàn)力較大時(shí)能夠更好的控制力值的準(zhǔn)確度，因此這些因素會(huì)造成機(jī)器的整體測量精度比較高，總后在選擇試驗(yàn)力時(shí)就是一句話，在材料所能承受的試驗(yàn)力中選擇大的試驗(yàn)力進(jìn)行測試。

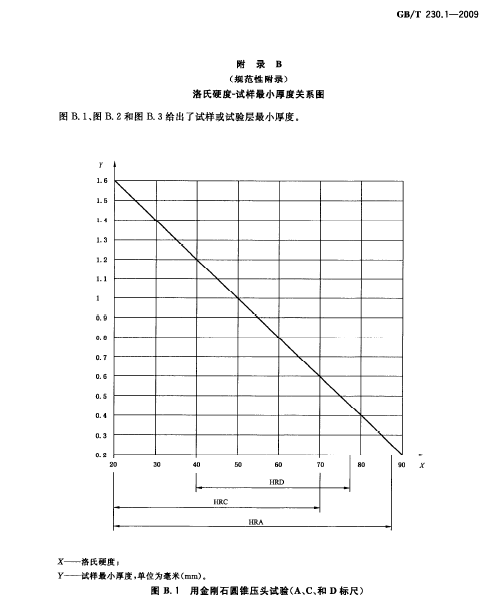

在選擇硬度計(jì)時(shí)，要結(jié)合測試試樣的大小，試樣要好拿到機(jī)器的工作臺(tái)上，可以購買臺(tái)式機(jī)，不好搬動(dòng)的就選擇便攜式的，在知道需要測試哪個(gè)標(biāo)尺時(shí)，可以直接選擇直接測試這個(gè)標(biāo)尺的機(jī)器，如HRC，那可以選擇洛氏硬度計(jì)，在這個(gè)基礎(chǔ)上如果試樣很薄由于HRC測試時(shí)試驗(yàn)力是150Kg，容易造成試樣打穿無法測出真實(shí)的硬度值，這時(shí)一般都是會(huì)選擇維氏硬度計(jì)測試完維氏硬度在轉(zhuǎn)化為HRC，洛氏、布氏、維氏試樣的最薄厚度要求在國家標(biāo)準(zhǔn)的附錄上都可以查找，如洛氏HRC如下：

洛氏硬度計(jì)目前國內(nèi)使用較多的很少HRC標(biāo)尺，因此洛氏機(jī)器適合測試的材料還是相對(duì)比較硬的的材料，像HRB標(biāo)尺使用區(qū)間還是在80-100HRB；
對(duì)一些輕金屬如銅、鋁、鉛等和鑄鐵，比較適合的是布氏硬度計(jì)，輕金屬比較軟，布氏硬度測試時(shí)壓痕比較大，測量比較精確；對(duì)一些粗大晶粒的金屬如鑄鐵，布氏硬度測試的壓痕大可以避免晶粒粗大的影響，得到精確的測量結(jié)果，同時(shí)在鑄件行業(yè)，布氏硬度可以換算得到材料的抗拉強(qiáng)度；
維氏硬度幾乎涵蓋了從很軟到很硬的材料，是通用的一種硬度計(jì)，也是目前使用最多的硬度計(jì)。
